hp 8710 무한공급기 장착하고 작동 원리를 순차적으로 설명해 주세요
HP 8710 무한공급기(CISS) 장착 시 작동 원리
HP OfficeJet Pro 8710은 원래 HP 952/953/954 계열 카트리지를 사용하는 열전사(Thermal Inkjet) 방식 프린터입니다. 무한공급기(CISS, Continuous Ink Supply System)는 이 카트리지를 개조하거나 전용 카트리지와 외부 잉크통을 연결하여 대용량 잉크를 지속적으로 공급하는 장치입니다.

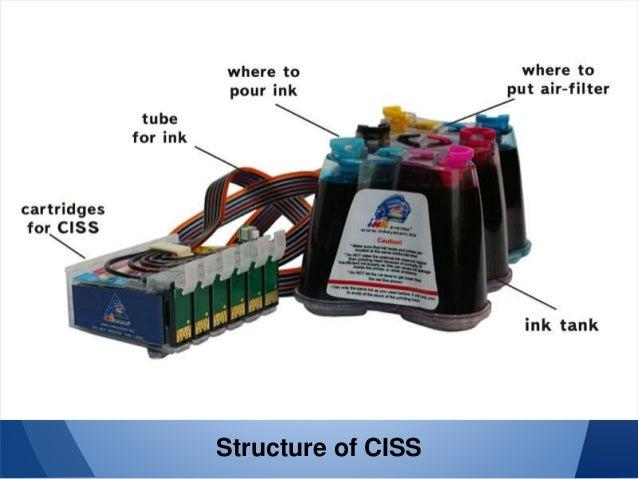

무한공급기 구성
구성 요소는 다음과 같습니다.
순차적인 작동 과정
1단계 : 외부 잉크통에 잉크 저장
사용자가 외부 탱크에 잉크를 채웁니다.
외부 탱크
↓
잉크 저장
일반 카트리지보다 수십 배 많은 양을 저장할 수 있습니다.
2단계 : 압력 평형 유지
외부 탱크에는 공기구멍이 있습니다.
공기 유입
↓
잉크 압력 균형
공기가 들어오면서 진공이 형성되지 않아 잉크가 자연스럽게 이동할 수 있습니다.
이 원리를 등압(Isobaric) 공급 방식이라고 합니다.
3단계 : 프린터가 인쇄 명령 수신
문서를 출력하면 HP 8710 내부에서
인쇄 시작
↓
카트리지 확인
↓
프린트헤드 구동
순서로 동작합니다.
4단계 : 프린트헤드가 잉크를 요구
프린트헤드 내부의 미세 노즐이 잉크를 분사합니다.
HP 8710은 열전사 방식이라 노즐 내부의 히터가 순간적으로 가열됩니다.
히터 가열
↓
기포 생성
↓
잉크 방울 분사
수천 개의 노즐이 동시에 작동합니다.
5단계 : 부족한 잉크 자동 보충
노즐에서 잉크가 빠져나가면
카트리지 내부 잉크 감소
↓
압력 변화 발생
↓
호스를 통해 외부 탱크 잉크 이동
↓
카트리지 재충전
이 과정이 자동으로 반복됩니다.
6단계 : 연속 공급 상태 유지
출력이 계속되면
외부 탱크
↓
호스
↓
카트리지
↓
프린트헤드
↓
종이
구조로 계속 공급됩니다.
따라서 사용자는 카트리지를 자주 교체할 필요가 없습니다.
HP 8710에서 자주 발생하는 문제
① CISS 감지 오류
HP 8710은 펌웨어에서 무한공급기를 감지할 수 있습니다.
오류 예:
This printer is not designed to use continuous ink systems
라는 메시지가 나타날 수 있습니다.
② 호스 내 공기 유입
공기 방울 발생
↓
잉크 공급 불량
↓
줄무늬 출력
증상이 나타납니다.
③ 잉크 압력 불균형
외부 탱크 위치가 너무 높거나 낮으면
현상이 발생할 수 있습니다.
④ 프린트헤드 막힘
안료(Pigment) 잉크 사용 시
장기간 미사용
↓
노즐 건조
↓
막힘
이 발생할 수 있습니다.
한눈에 보는 흐름도
[외부 잉크통]
↓
[호스]
↓
[무한공급 카트리지]
↓
[프린트헤드]
↓
분사
↓
인쇄
인쇄로 잉크 감소
↑
└──── 자동 보충 ────┘
핵심 요약
