복사기에서
전사 롤러(Transfer Roller)의 원리와 구성및역활은?
📌 전사 롤러(Transfer Roller)의 원리 · 구성 · 역할
복사기에서 드럼 위의 토너 이미지를 종이로 옮기는 단계를 담당하는 핵심 부품이
바로 전사 롤러(Transfer Roller)입니다.
💡 한 줄 요약💡
드럼에 붙어 있던 토너를 전기력으로 종이 쪽으로 끌어당겨 옮기는 장치
1. 전사 롤러의 작동 원리
🔎 기본 개념: 전위차(전압 차이)
감광 드럼에는 음전하(-)를 띤 토너가 붙어 있습니다.
전사 롤러에는 양전하(+) 고전압이 인가됩니다.
종이는 드럼과 전사 롤러 사이를 통과합니다.
👉 전기적으로 보면
음(-) → 양(+) 쪽으로 끌려가는 힘이 발생합니다.
⚙ 작동 과정 ⚙
① 종이 진입
종이가 드럼과 전사 롤러 사이로 들어옵니다.
② 양전압 인가
전사 롤러에 +고전압이 걸립니다.
③ 전기적 인력 발생
드럼에 붙어 있던 음전하 토너가
종이 쪽으로 끌려 이동합니다.
④ 이미지 전사 완료
토너가 종이에 붙은 상태로 정착기로 이동합니다.

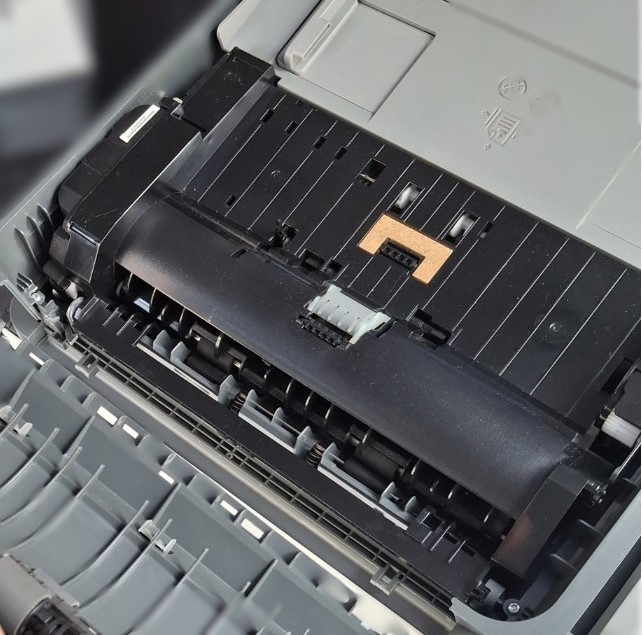

2. 전사 롤러의 구성
일반적으로 다음과 같은 구조입니다.
구성 요소 설명, 금속 샤프트 중심축, 도전성 고무층 전기 전달
표면 저항층 균일 전압 유지, 고전압 단자 전원 공급 연결
👉 단순해 보이지만, 저항값이 매우 중요합니다.
(너무 낮거나 높으면 전사 불량 발생)
3. 전사 롤러의 역할
역할 설명
토너 이동 드럼 → 종이로 전기력 이동
균일 전압 유지 전체 면적 고른 전사
잔류 토너 최소화 드럼 클리닝 부담 감소
이미지 품질 유지 농도 안정화
4. 전사 불량 시 증상
✔ 인쇄가 흐림
✔ 부분적으로 이미지 빠짐
✔ 토너가 종이에 덜 붙음
✔ 드럼에 토너가 많이 남음
✔ 인쇄 후 손에 묻음 (정착 전)
👉 전사 불량은 정착 불량과 혼동하기 쉬움
구별 방법:
문질렀을 때 묻어나면 → 정착 문제
아예 이미지가 옅으면 → 전사 문제
5. 전사 방식 종류
🔹 1) 전사 롤러 방식 (현재 주류)
구조 단순, 오존 발생 적음, 유지보수 쉬움
🔹 2) 전사 코로나 방식 (구형)
고전압 방전 방식, 오존 발생 많음, 관리 어려움
6. 이미지 형성 단계 속 위치
전사 롤러는 복사기 6단계 중:
대전 → 노광 → 현상 → 전사 → 정착 → 클리닝
👉 4번째 단계 핵심 부품입니다.
⚙ 핵심 정리 ⚙
전사 롤러는 양전압을 인가한다
전위차에 의해 토너가 종이로 이동한다
도전성 고무 재질이다
전사 불량은 이미지 옅음으로 나타난다
💡 쉽게 이해하면💡
“자석처럼 토너를 종이 쪽으로 끌어당기는 전기 롤러”
